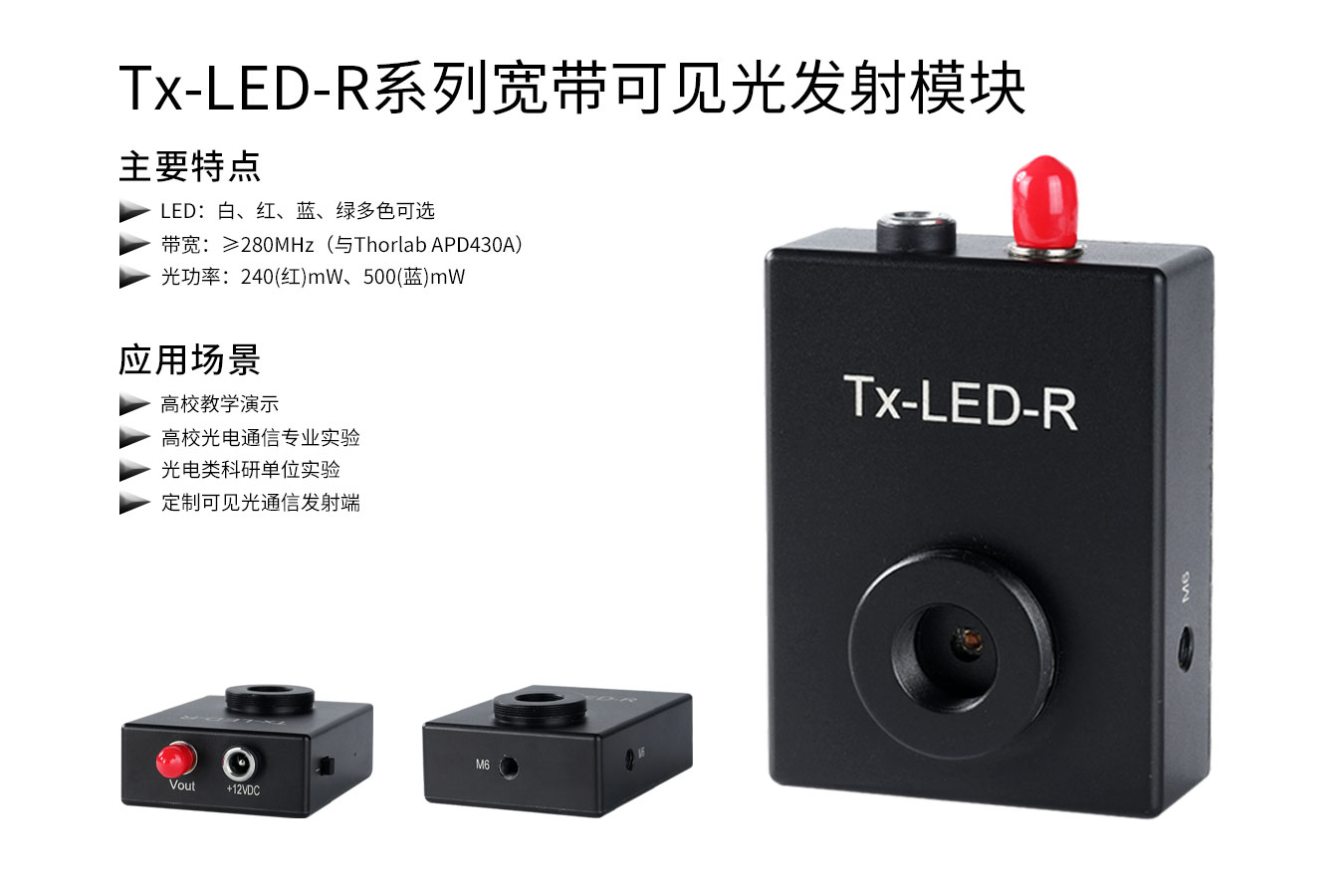

Tx-LED-R系列宽带可见光发射模块

宽带可见光发射模块在将输入的电压信号线性转换成可见光信号，LED驱动电流正比于输入电压信号（在相当大电压范围内），该模块是可见光通信系统中的核心部件。模块使用普通的LED，使用电路技术极大地拓展了LED的调制带宽。可进行高于500Mbps的通信实验。

主要特点

 LED：白、红、蓝、绿多色可选

 带宽：≥280MHz（与Thorlab APD430A）

 光功率：240(红)mW、500(蓝)mW

应用场景

 高校教学演示

 高校光电通信专业实验

 光电类科研单位实验

 定制可见光通信发射端

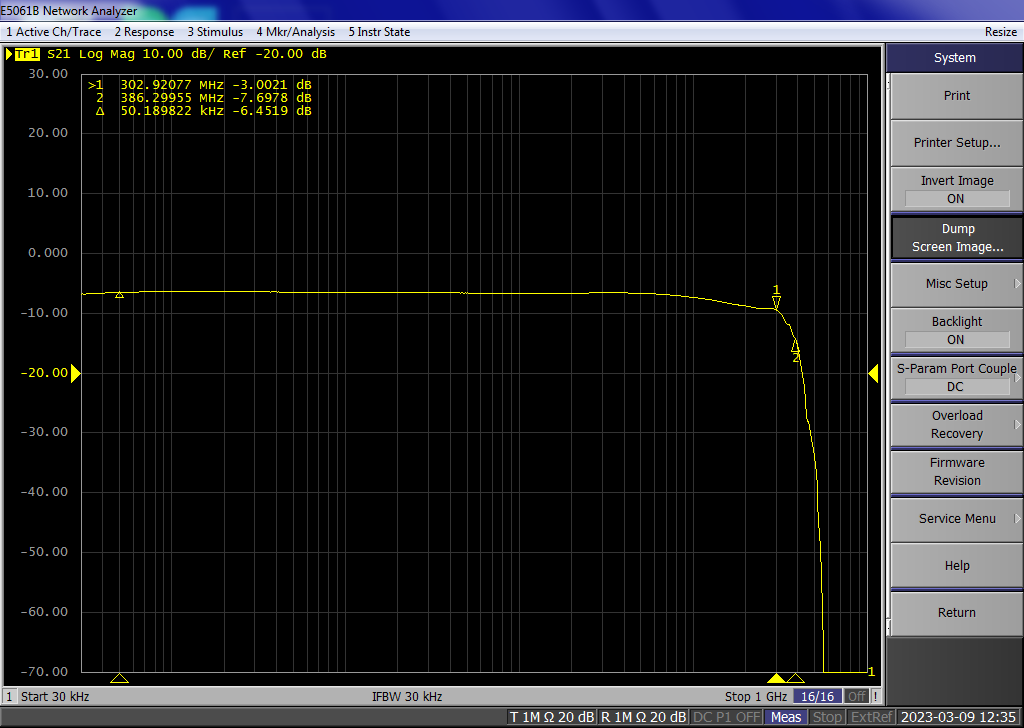

图2 与Thorlab APD430（带宽400MHz）的扫频图

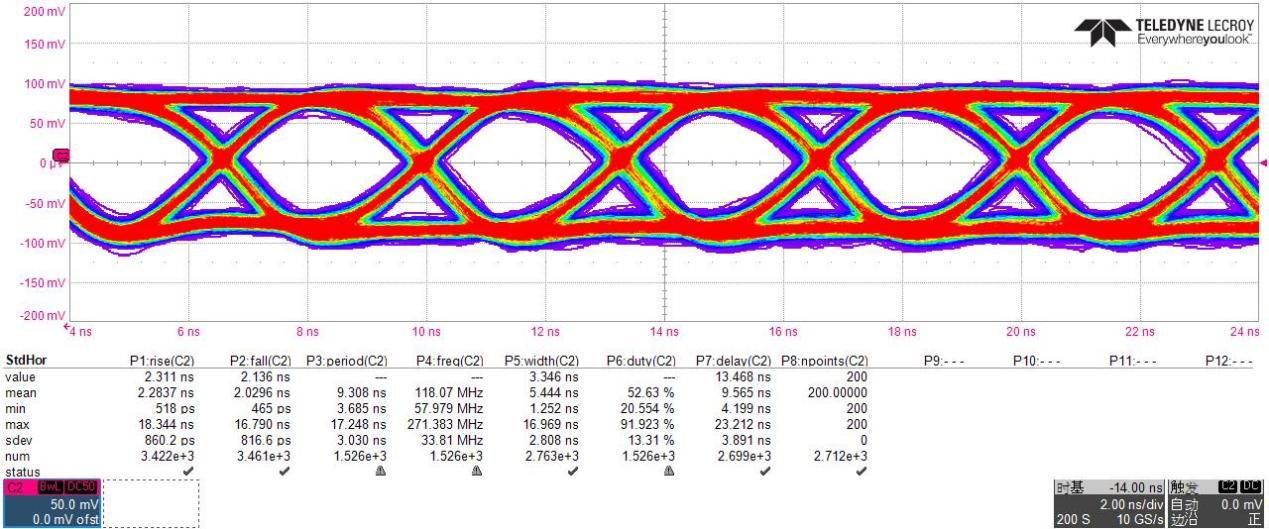

图3 300Mbps通信眼图

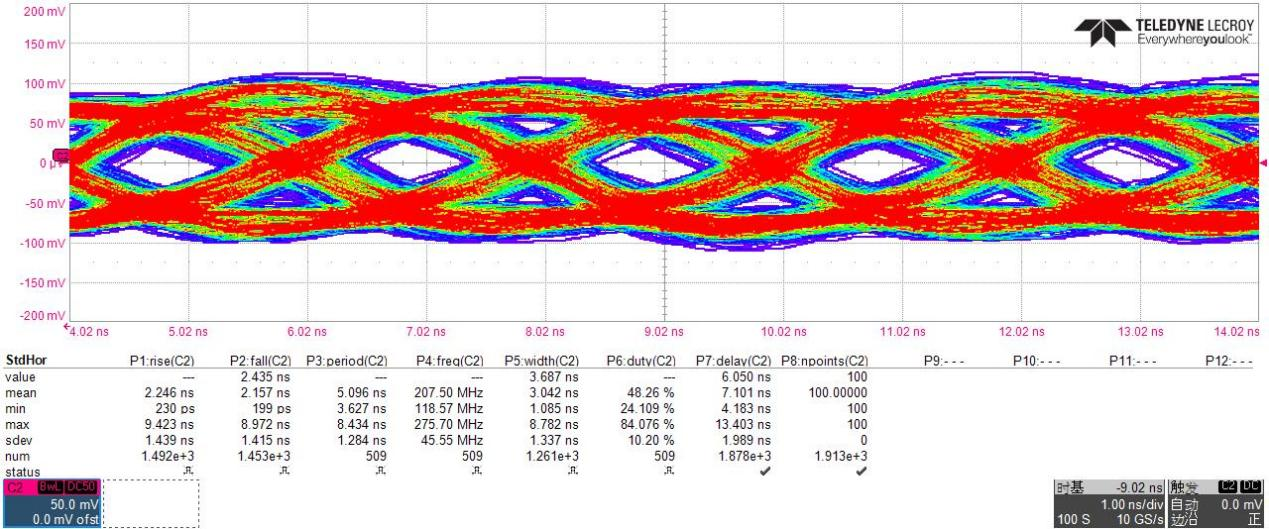

图4 500Mbps通信眼图

（a）线性度测量示意图

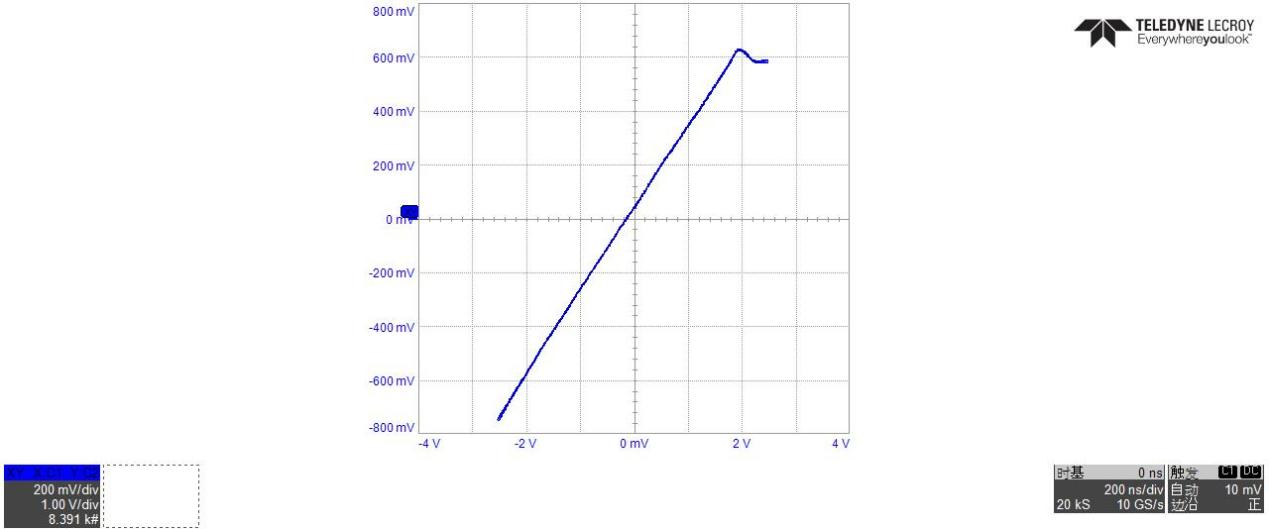

（b）线性度测量结果

图5 可见光发射模块线性度测量

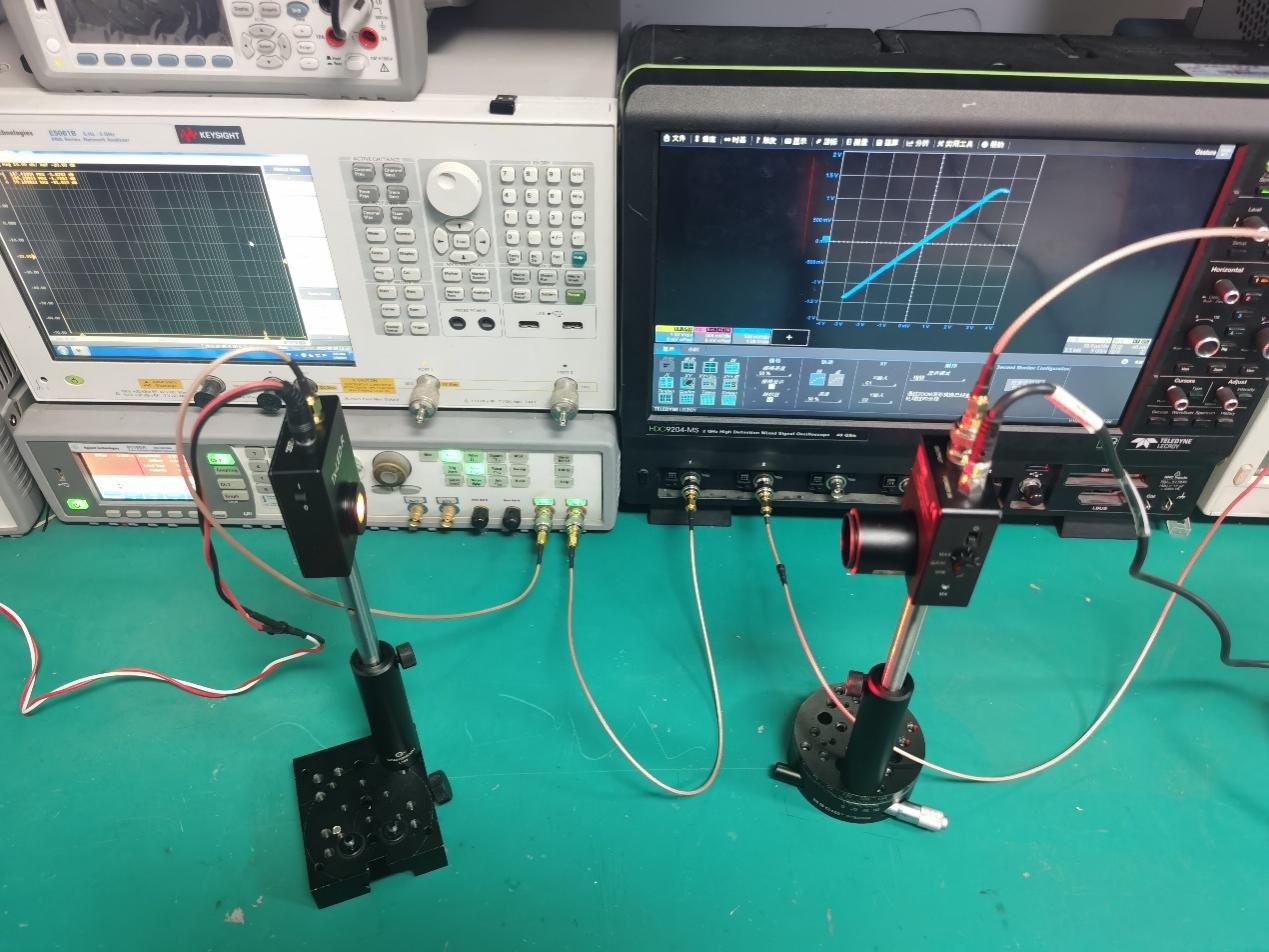

图6 实验场景图
