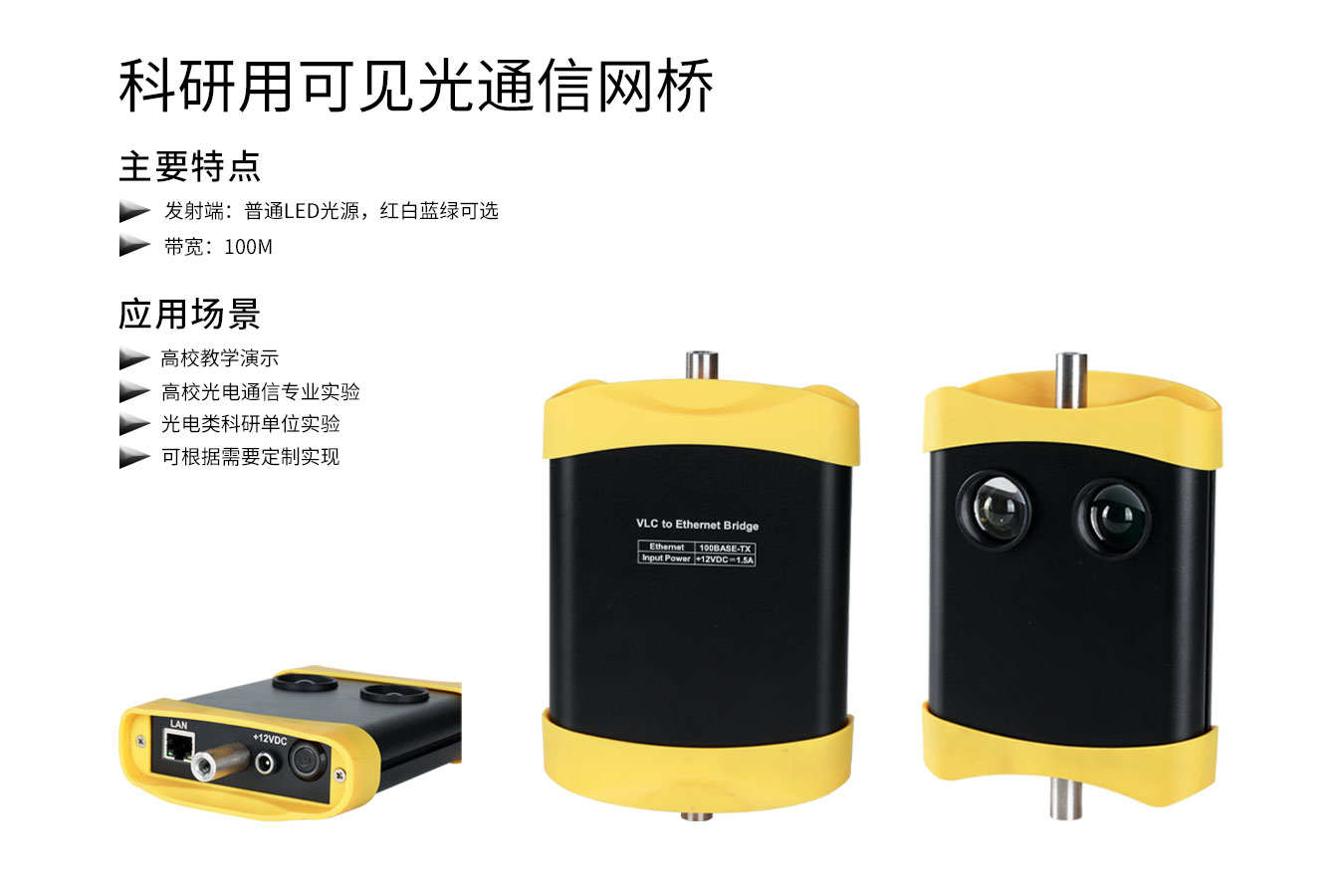

科研用可见光通信网桥

本产品是专为从事可见光通信研究的机构提供的百兆以太网互联网桥（以下简称“网桥”），可以实现基于双绞线的100Base-T以太网信号到可见光信号的相互转换，对以太网以上各层协议透明传输，可支持数据、视频、语音等多种业务。

可应用于可见光通信的技术演示、教学、实验，也可以应用于计算机与计算机、计算机与局域网、局域网与局域网、计算机或局域网到因特网连接等。

主要特点

 LED：普通LED做光源，白、红、蓝、绿多色可选

 带宽：100M

应用场景

高校教学演示

高校光电通信专业实验

光电类科研单位实验

可根据需要定制实现

终端实物图与相关接口介绍

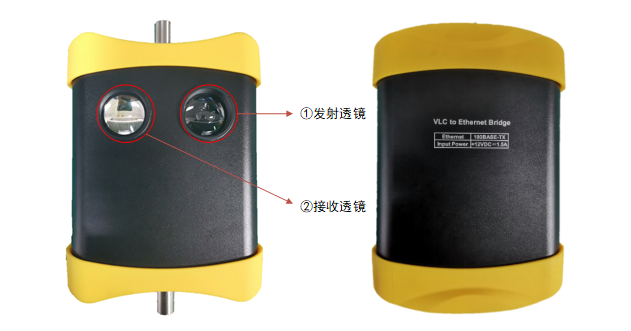

①发射透镜：信号光通过发射透镜耦合到自由空间中；

②接收透镜：自由空间中的信号光通过接收透镜耦合到光电探测器上；

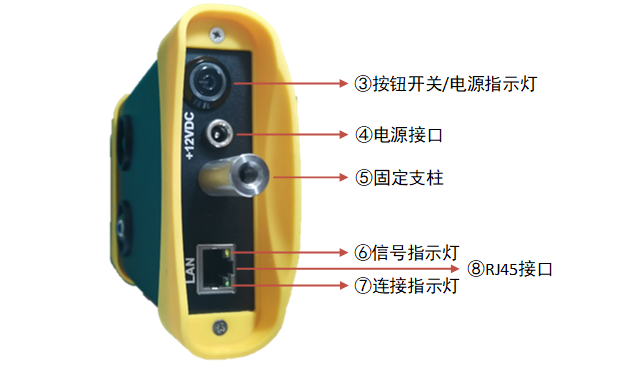

③按钮开关/电源指示灯：具有电源指示灯的按钮开关，指示灯颜色为蓝色；

④电源接口：请与配套的+12V电源适配器相连接；

⑤固定支柱：具备上下两个固定支柱，M6阴螺纹，方便固定；

⑥信号指示灯：指示灯颜色为黄色，常亮代表无通信数据收发，闪烁代表有通信数据收发，熄灭代表无法通信；

⑦连接指示灯：指示灯颜色为绿色，常亮代表连接正常，熄灭代表连接失败；

⑧RJ45接口：可利用网线与PC连接。

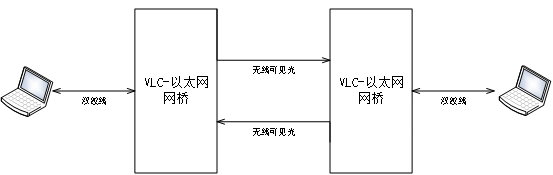

（a）通过一对网桥互联两台PC

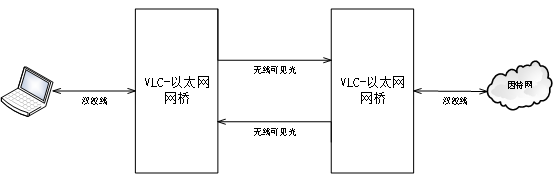

（b）通过一对网桥连接因特网

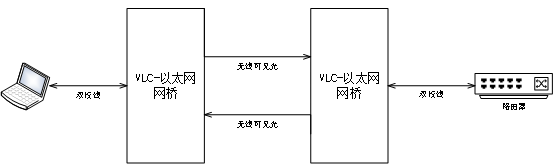

（c）通过一对网桥互联局域网

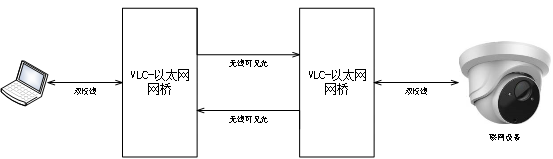

（d）PC通过一对网桥与联网设备相连
