★应用背景

◆接触式滑环的缺陷                             ◆非接触式光纤式滑环的缺陷

  机械磨损与有限寿命                                   信号损耗相对较大且敏感
  接触噪声与信号不稳定                                通道数量受限

  摩擦阻力与发热  运行速度受限                    对机械和环境条件敏感

  对工作环境敏感                                           带宽与协议灵活性受限

  电气性能的局限性                                        可靠性维护与寿命挑战
  维护需求                                                     技术复杂性与供应商稀缺

                                                                     专利权为国外公司

★无线光通信技术的可行性

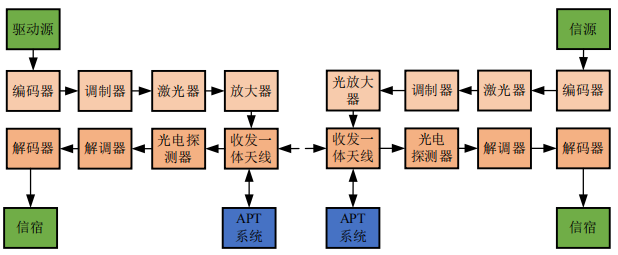

通信系统组成

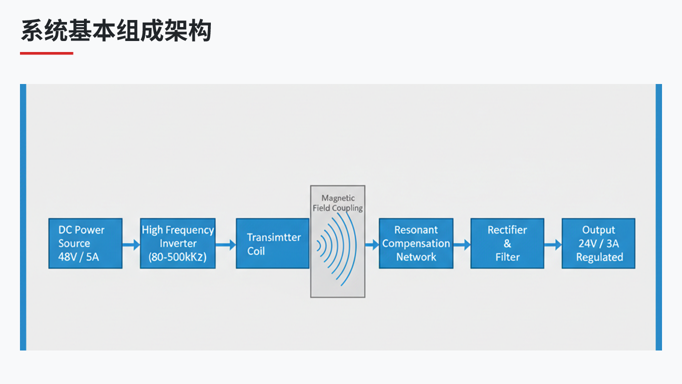

传能系统组成

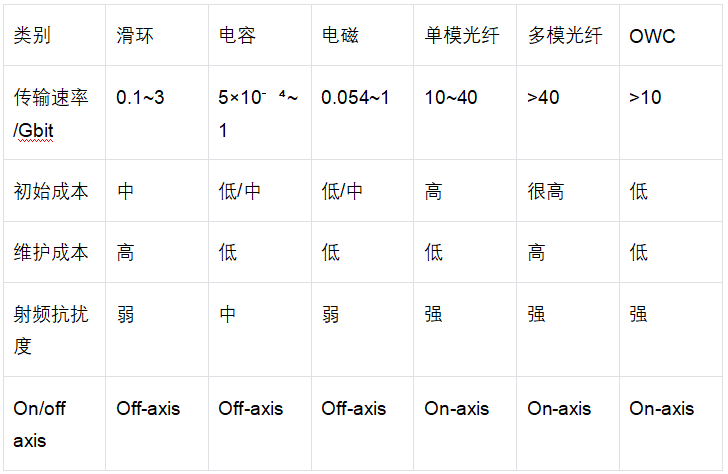

几种滑环通信方式对比

◆优势分析

无线光通信在旋转轴高速通信方面的优势，相较于传 统的导电滑环、电磁滑环和电容滑环等接触式传输方式，无线光通信技术具有许多 优势。它可以提供更大的带宽和数据率，不受频谱资源限制；不会产生射频干扰或 被干扰，可以保证通信安全和稳定；相较于光纤滑环传输技术，无线光通信具有一 定的对准冗余，能够抑制旋转轴的回转误差，可更好地兼容旋转轴复杂工作环境， 且成本较低，可有效地提升旋转轴信号传输质量。无线光通信技术已经成为未来信号传输技术的发展方向，尤其是在 旋转轴领域，应用前景广阔。

★相关产品

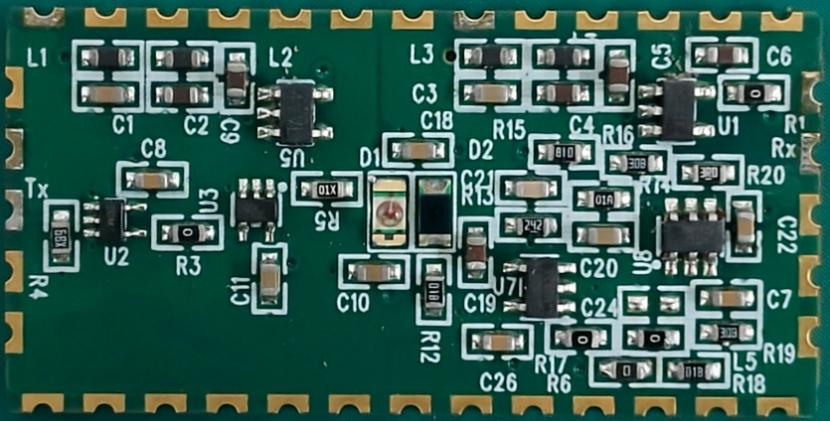

OCM1001 & OCM1002

◆OCM1001 & OCM1002是一款用于短距离、非接触、半双工通信的光通信模块，采用红光（639nm）与红外光（850nm）双波段实现非对称传输。
模块采用半孔工艺，可便捷焊接于母板，结构紧凑，适合空间受限场景。
◆主要特点
双波段：红光/红外
通信速率：10Mbps（红光）/ 50Mbps（红外）
通信距离：25mm
半双工通信，支持360°旋转场景
尺寸：40mm × 20mm
半孔封装，便于安装
需成对使用
◆应用场景
非接触式旋转数据传输
替代传统滑环
板间短距光通信
小型化设备内部通信
